종류 신선기, 도르래식 / 귀 종류를 끌어내는 고성능 건식

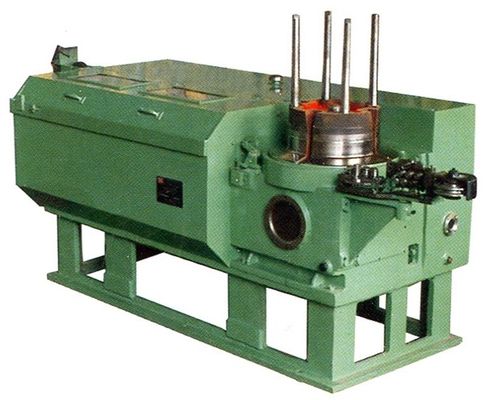

LW 시리즈 도르래식 신선기
용법
이런 종류의 기계는 구리, 알루미늄과 합금선과 더불어, 높은-탄소, 중탄소와 저탄소 강선을 끌어내는데 이용된 이상적 장비입니다, 기계가 공장 등을 만들어 네일, 나사와 리벳에 와이어를 끌어내는데 이용됩니다.
구조
장비는 주요 감속함, 다이 케이스, 휠 프레임, 와이어 걸쇠와 전기적인 제어 시스템으로 구성됩니다 . 방적 드로잉 블럭은 JZT에 의해 가동되거나 기어 커플링으로, Ｙ 직권 전동기가 속도를 감소시키기 위해 변하기 쉬운 기어를 운영합니다. 드로잉 블럭은 수직적으로 실링된 박스 몸에 고정됩니다, 기어 페어가 오일로 미끄럽게 됩니다. 블록의 표면적으로 나머지인 열을 낮추기 위해, 냉각 디바이스는 블록의 인터월에 설치됩니다.
기계는 카위들 또는 연계로 운영합니다. 안전 중지 장비는 조작 블록의 위치에 의해 설치됩니다.
| 항목 | 유닛 | 연속적인 멀티 블록 타입 | ||
| 모델 | LW n/ 560 | LW-n/450 | LW-n/350 | |
| 맥스. 통과 (n)를 끌어내기 | 엔 : 1 - 10 | 엔 : 1 - 8 | 엔 : 1- 8 | |
| 선재 철강의 인장 강도 | Kg/mm2 | >110 | 128 | >140 |
| 맥스. dia. 선재 철강의 | 밀리미터 | 6.5 | 3.4 | 2.5 |
| 민. dia. 끝난 와이어의 | 밀리미터 | 2.5 | 1 | 0.75 |
| 전형적 구성 | -- | LW1- 6/560 | LW1-7/450 | LW1-6/350 |
| 맥스. 평균 감소 퍼센트 | % | 30 | 20 | 21 |
| 계획된 총 감축 퍼센트 | % | 78-88.5 | 77.9 | 78 |
| 맥스. 블록의 속도 | 분 Ｍ / | 245는 (차단합니다. 6) | 346.9는 (차단합니다. 7) | 200 (블록 6) |
| 전체 전력 | kw | 18.5-30 | 7.5-11 | 7.5-11 |
| 중량 | 킬로그램 | 2000 | 1500 | 1000 |
| 윤곽치수 | 밀리미터 | 1700x1150x1750 | 1520x810x1700 | 1400x800x1500 |
