둥근 지붕 선두 못 / 지붕용 못 프로덕티오를 위한 뜨거운 판 캡 타신기
특징 :

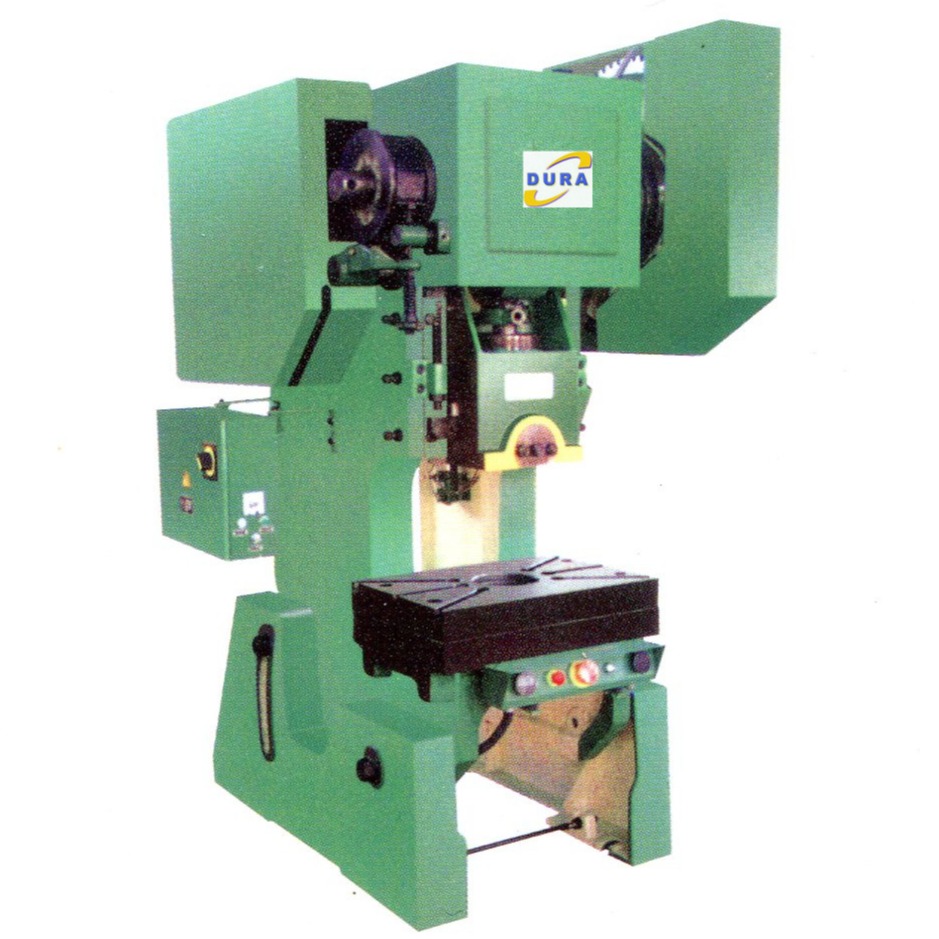

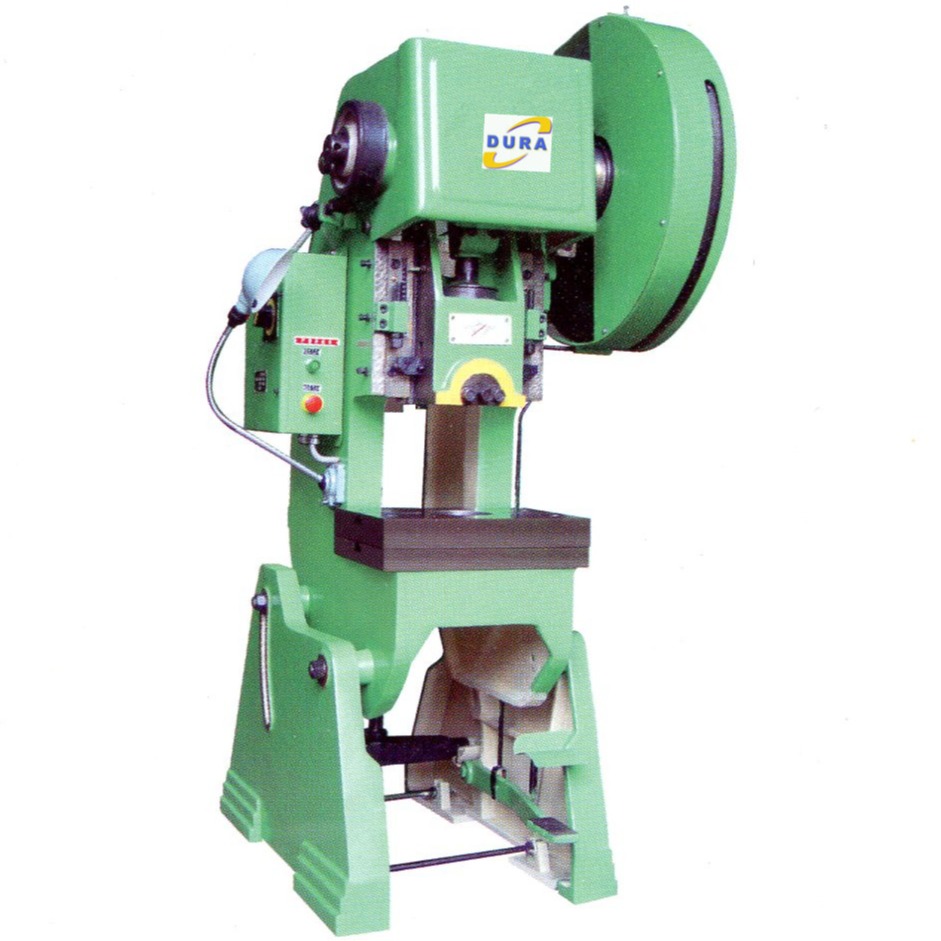

- 다이와 다이 구조는 프레스기의 사진에 표시되지 않습니다
- 기초적 기술적 요구 : 테이블 2-2 - 자리를 보세요 : 기계는 수평적으로 바닥에 설정됩니다 - 둥근 지붕 정 헤드들을 위한 능력 : 125 PC Ｘ 2/min - 2개의 둥근 지붕 정 헤드들은 각각 타격에서 만들어집니다 - 자동 에어 피더가 작업대 위에 고쳐집니다 - 공급 장치에 적용된 강철 줄의 크기가 다음과 같이 제안됩니다 :
| 표 2-1 | ||
| 아니오. | Dia. 둥근 지붕 머리의 | 폭 Ｘ 두께 |
| 1 | 20 밀리미터 | 45 Ｘ 1.2 밀리미터 |
| 2 | 18 밀리미터 | 41 Ｘ 1.1 밀리미터 |
| 3 | 14 밀리미터 | 34 Ｘ 1.0 밀리미터 |
- 유일하 설정된 다이 / 곰팡이 위에서 말한 크기 중 하나가 부르는 값에 수록됩니다.
| 표 2-2 | |||
| 모델과 기술 | 유닛 | J23-16B | J23-40 |
| 공칭 가공력 | 나트 | 160 | 400 |
| 슬라이드블록 타격 | 밀리미터 | 70 | 100 |
| 행정수 | 민. | 125 | 55 |
| 맥스. 다이 세트 높이 | 밀리미터 | 170 | 220 |
| 다이 세트 높이 조절 | 밀리미터 | 45 | 80 |
| 슬라이드블록 센터부터 프레임까지 거리 | 밀리미터 | 170 | 240 |
| 작업대 차원 (W x L) | 밀리미터 | 320 Ｘ 480 | 460x700 |
| 베드에서 홀 디멘션 : Dia. Ｘ 깊이 Ｘ 폭 |
밀리미터 | Ø210 Ｘ 160 Ｘ 240 | Ø150 Ｘ 320 Ｘ 270 |
| 작업대의 두께 | 밀리미터 | 60 | 80 |
| 슬라이드블록 최저 (W x L)의 사이즈 | 밀리미터 | 180 Ｘ 200 | x270 |
| 손잡이 홀의 크기 : Dia. Ｘ 깊이 |
밀리미터 | Ø40 Ｘ 60 | Ø50 Ｘ 60 |
| 맥스. 신체의 틸팅 각 | Deg. | 25' | 25' |
| 모터 세력 (종류 : Y2100L-6) | kw | 1.5KW | 4KW |
| (대략 중량을 얻으세요.) | 킬로그램 | 1080 | 3400 |
| 윤곽치수 (L×W×H) | 밀리미터 | 1150 Ｘ 900 Ｘ 1055 | 1500 Ｘ 1180 Ｘ 2300 |
캡 형성 (이전인 둥근 지붕 정 헤드 프레스기 / 캡) → 캡 끝마무리 (폴리싱 머신) → 지붕용 못이 (정곡 성형기를 지붕으로 덮) → 아연도금 (아연도금 장비) → 포장을 만듭니다.
나선부 지붕용 못이 요구 하에 이용 가능한 트위스트 /를 만들기 위한 *Device.
지붕용 못 성형기, 폴리싱 머신과 다른 기계와 부속물은 이용 가능합니다.
