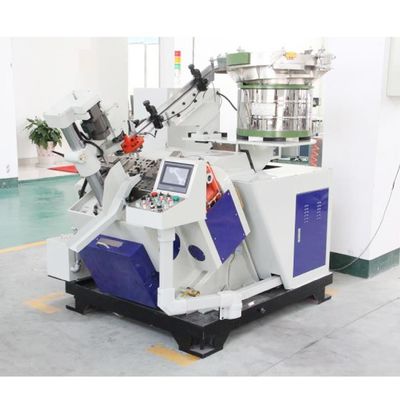

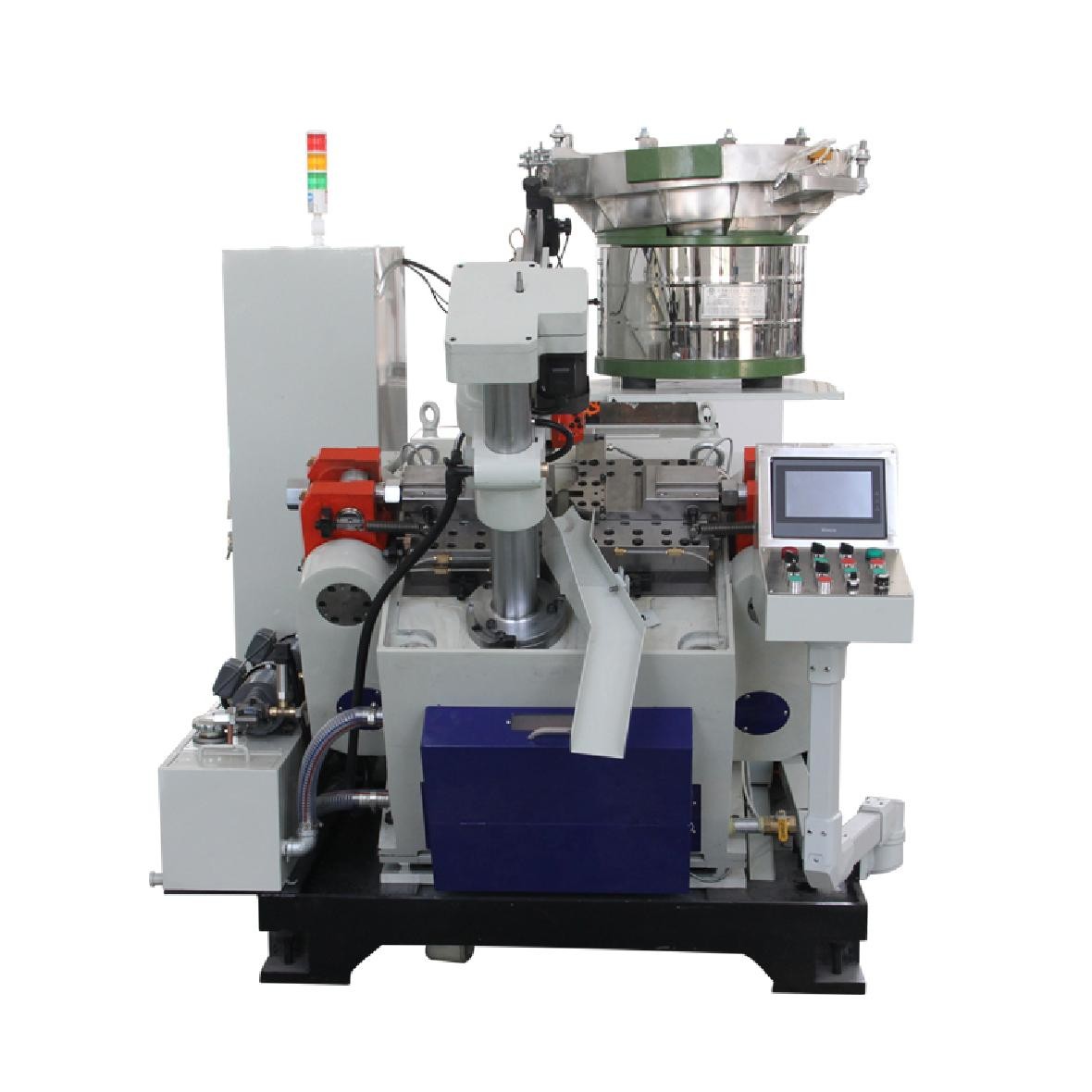

셀프 드릴링 포인트 성형 기계
소개
1. 일반적인 유형의 자체 드릴링 나사 및 연장 된 자체 드릴링 나사를 생산하도록 설계되었습니다.
2. 변속기 캠의 곡면 설계는 나사 누르는 시간을 연장하고 공회전 행정 시간을 단축하여 가공 중 정상적인 작동 주기에 영향을 미치지 않으므로 우수한 모션 효과를 달성하고 나사 금형/금형의 작동 수명을 연장합니다.
| 모델 | 단위 | SDS-5(S) | SDS-6(S) | SDS-8(S) |
| 빈 직경 | mm | 2.8-4.9 | 2.8-8 | 2.8-8 |
| 나사 길이 | mm | 10-125 | 10-200 | 50-300 |
| 설계 용량 | PC/분 | 100-500 | 100-500 | 100-500 |
| 메인 모터 | 크 | 5.5 | 7.5 | 7.5 |
| 인버터 | 크 | 7.5 | 11 | 11 |
| 운전 방법 | MAC 솔레노이드 밸브 + 공기 작동식 브레이크 | |||
| 자동 동작 및 감지 컨트롤러 | PLC 및 터치 스크린 인간-기계 인터페이스 오류 표시 | |||
| 전체 치수(L x W x H) | mm | 1900*1400*1600 | 1900*1500*1900 | 1900*1500*2000 |
| 무게(대략) | 킬로그램 | 2300 | 2800 | 2900 |
| 모델 | 단위 | SDS-5 | SDS-6 | SDS-8 |
| 공백 직경/길이 | mm | 2.8-5.2 | 2.8-6.0 | 2.8-7.0 |
| 나사 길이 | mm | 9.5-125 | 9.5-150 | 10-200 |
| 설계 용량 | PC/분 | 120-450 | 120-520 | 45-250 |
| 제어 | PLC/LED | |||
| 치수(L x W x H) | mm | 1900*1400*1600 | 1900*1500*1800 | 1850*1950*1850 |
| 무게(대략) | 킬로그램 | 2200 | 2500 | 3500 |
