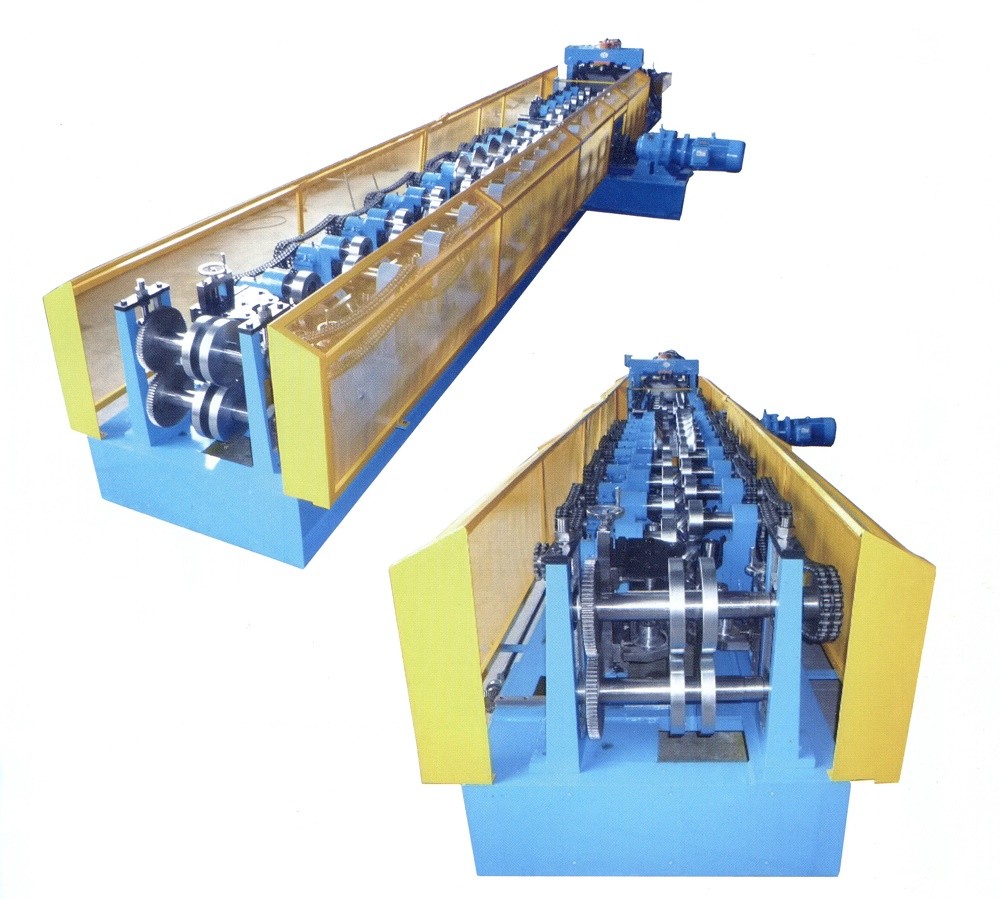

C/Z 도리 교환식 롤 성형기
반자동 C/Z 도리 기계는 동일한 장비 세트를 채택하고 간단하고 무단 반자동 조정을 통해 C/Z 도리의 다양한 사양을 생산할 수 있습니다.사양 변경 시 성형 롤러를 변경할 필요가 없습니다.생산 공정은 도리의 길이, 세로 구멍 거리 및 수량과 같은 입력 매개 변수에 따라 자동으로 펀칭, 절단 및 모양을 만들 수 있는 자동 제어 방법을 채택합니다.

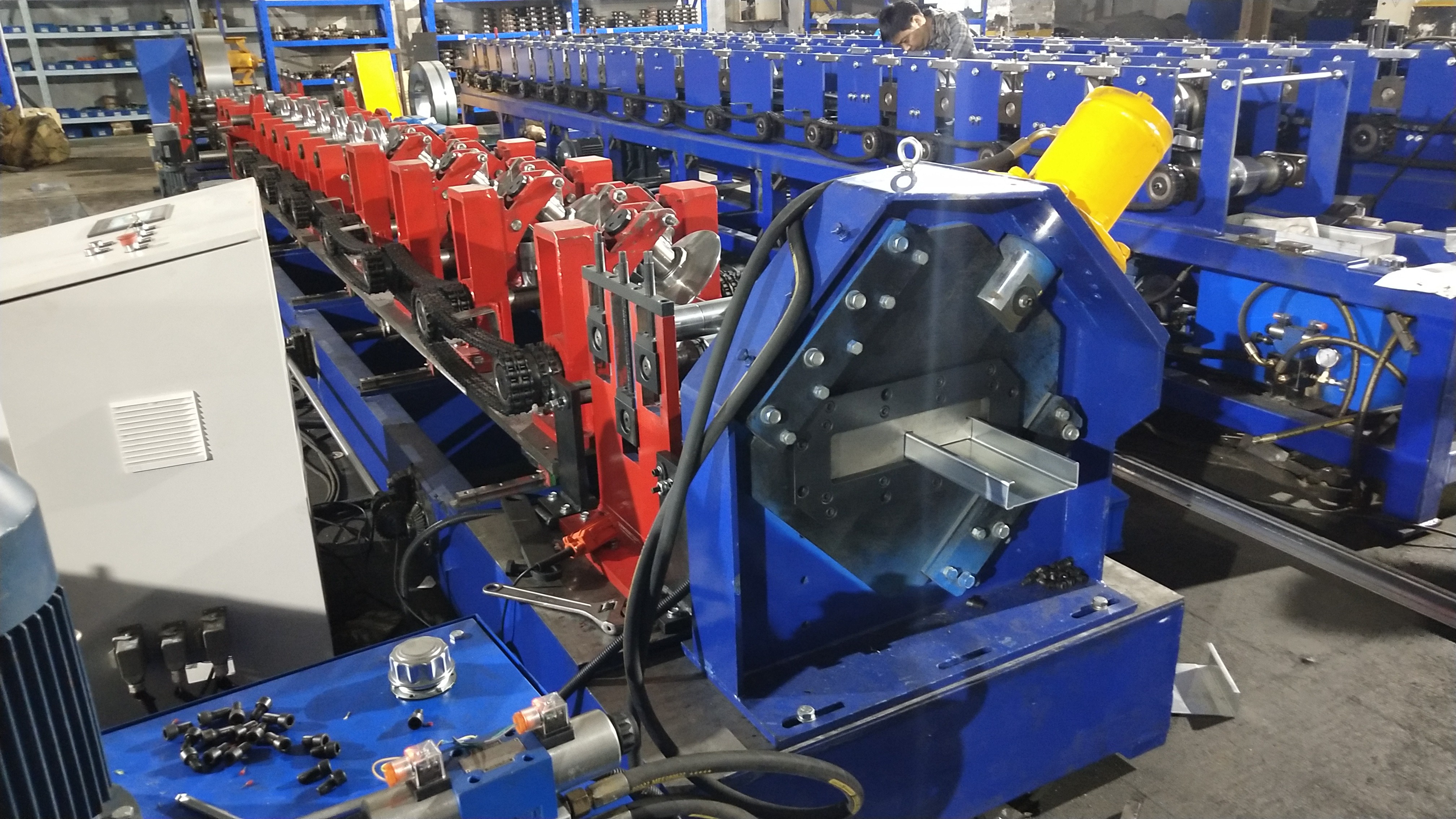

C/Z형 도리는 가이드, 레벨링 장치, 신속하게 교환할 수 있는 롤 성형기, 2개의 유압 펀칭 장치, 유압 무단 조정 및 절단 장치, 전자 제어 시스템, 유압 시스템 등으로 구성됩니다.
전체 라인 형성의 메인 드라이브는 기어드 모터 및 주파수 변환 제어를 채택하고 속도 제어, 고정 길이 및 위치 제어는 정확하고 신뢰할 수 있습니다.
전체 기계에는 아름다운 외관과 높은 생산 효율이 있습니다(성형 속도는 25m/min에 도달할 수 있음).
표준 사양
| 모델 | 너비(MM) | 높이(mm) | 플랜지(mm) | 두께(mm) |
| C80 | 80 | 40 | 15 | 1.5-3.0 |
| C100 | 100 | 50 | 20 | 1.5-3.0 |
| C120 | 120 | 50 | 20 | 1.5-3.0 |
| C140 | 140 | 50 | 20 | 1.5-3.0 |
| C160 | 160 | 60 | 20 | 1.5-3.0 |
| C180 | 180 | 60 | 20 | 1.5-3.0 |
| C200 | 200 | 60 | 20 | 1.5-3.0 |
| C220 | 220 | 70 | 20 | 1.5-3.0 |
| C250 | 250 | 70 | 20 | 1.5-3.0 |
| C300 | 300 | 80 | 20 | 1.5-3.0 |
| 모델 | 시간 | NS | NS | 씨 | NS |
| Z120 | 120 | 55 | 50 | 20 | 1.5-3.0 |
| Z150 | 150 | 67 | 61 | 20 | 1.5-3.0 |
| Z200 | 200 | 67 | 61 | 20 | 1.5-3.0 |
| Z250 | 250 | 78 | 72 | 20 | 1.5-3.0 |
| Z300 | 300 | 78 | 72 | 20 | 1.5-3.0 |
