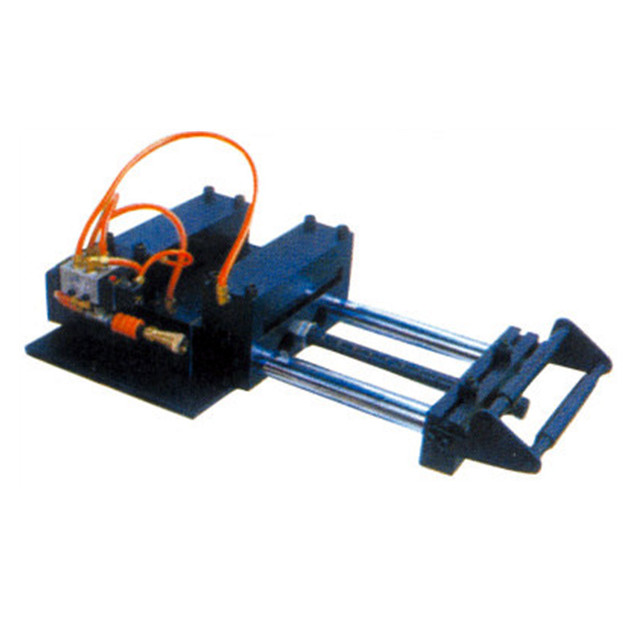

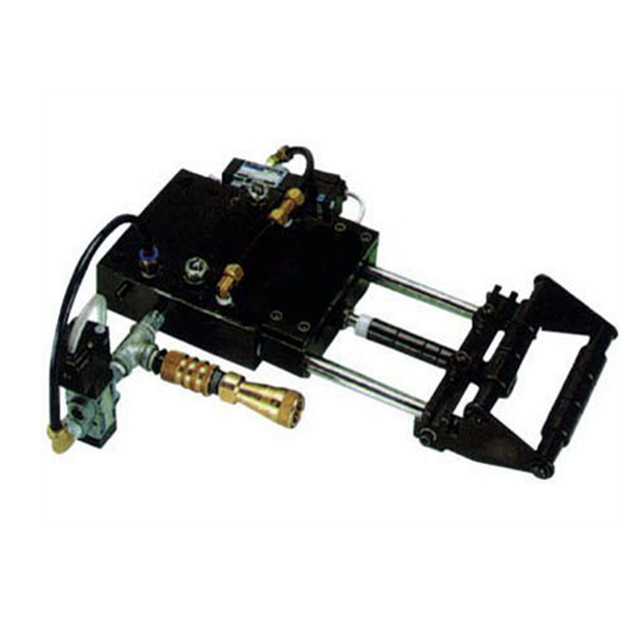

고속 공압 피더
1. 피더 유형: 표준 유형, E 유형, 표준 및 R 유형;E & R 유형
2. 적용 가능한 공급 재료: 금속 스트립, 테이프, 플라스틱 스트립
3. AF-3C 이상 모델에는 버퍼가 장착되어 있습니다.
자동 공급 장치의 일종인 에어 피더는 압축 공기로 구동됩니다.프레스, 프레스기, 펀치 등에 널리 적용되며 모든 산업 생산에 사용됩니다.

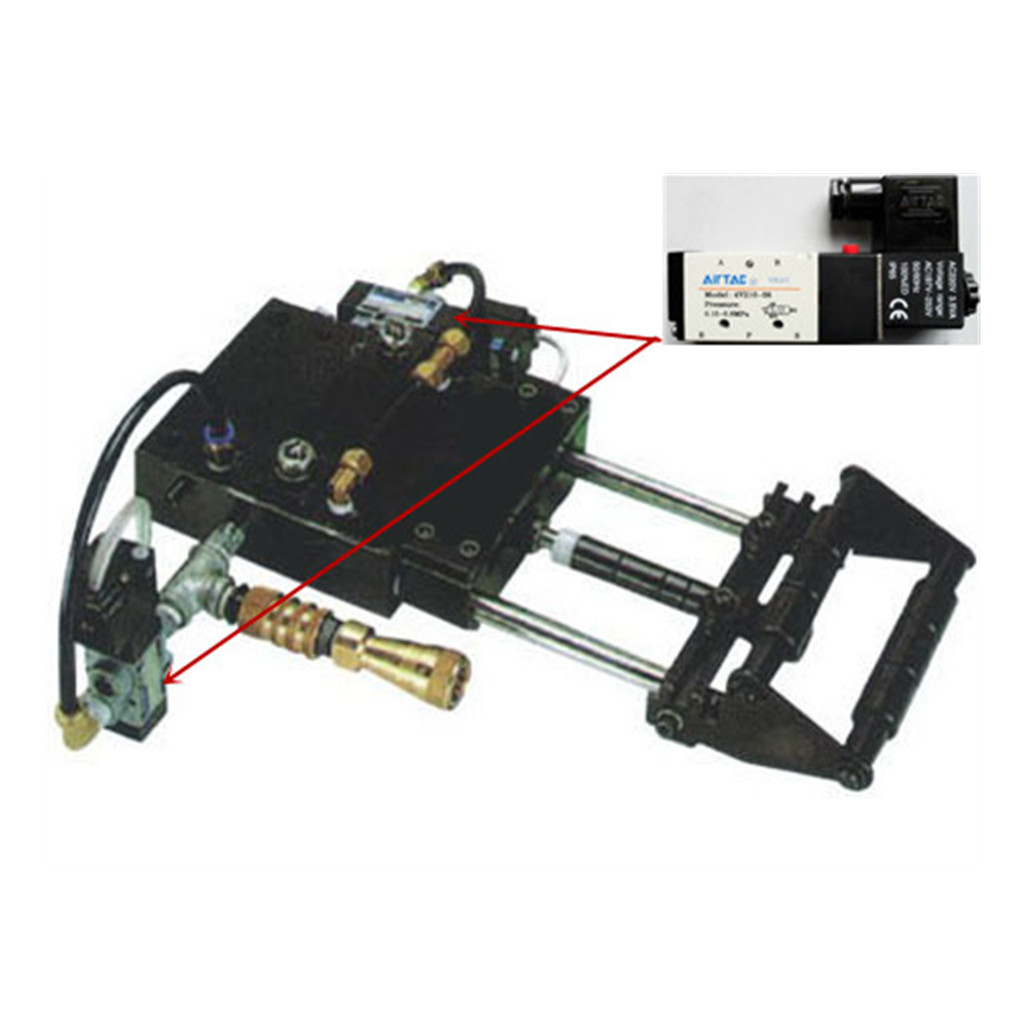

표준 유형을 제외한 다른 변형은 모두 요청 시 제공됩니다.E-type 에어피더(파일럿 레버 대신, 파일럿 전자밸브로 고정), Standard & R 타입 에어피더(표준형 기준, 고정 클램프에 해제 기능을 갖도록 전자 밸브 추가) 및 E&R 형(전자식 파일럿 밸브와 해제 밸브 모두 고정)은 실제 용도에 따라 다른 프레스 기계에 공급할 수 있습니다.
고정밀 이송이 필요한 경우 고정 클램프 해제 기능을 위한 전자 밸브가 필요합니다.프레스 공정에 짧은 스트로크나 장거리 이송이 발생하면 전자기 파일럿 밸브를 고정해야 합니다.
기술 사양
| 모델 | AF-1C | AF-2C | AF-3C | AF-4C | AF-5C | AF-6C | AF-7C | AF-8C | AF-10C | AF-12C | AF-14C |
| 폭 최대(mm) | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
| 길이 최대(mm) | 50 | 80 | 80 | 130 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
| 두께(mm) | 0.5 | 0.8 | 1.2 | 1.5 | 2 | 2 | 2.5 | 2.5 | 삼 | 삼 | 3.5 |
| 에어프레스(kg/cm2) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| 최대 속도(회/분) | 200 | 160 | 150 | 93 | 80 | 60 | 48 | 40 | 30 | 23 | 20 |
| 무게(kg) | 8.8 | 9.6 | 12.8 | 19.6 | 38.4 | 52.4 | 80 | 95 | 178 | 240 |
200 |
